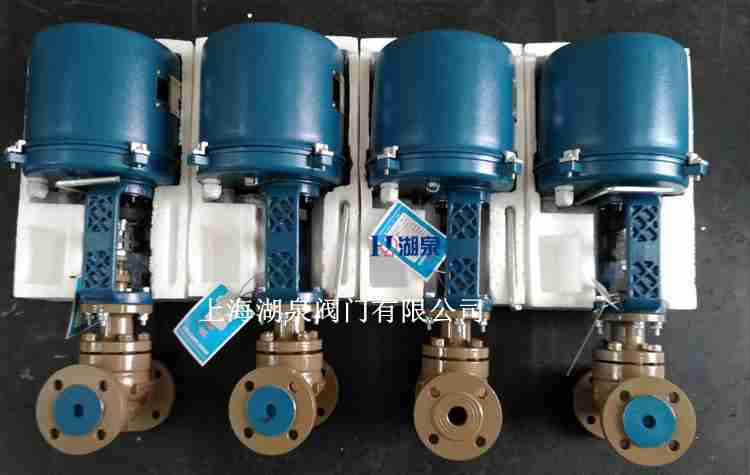

產品名稱：ZDLP電動蒸汽流量調節閥[ 2021-08-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、ZDLP電動蒸汽流量調節閥產品介紹

上海湖泉閥門有限公司ZDLP電動蒸汽流量調節閥廣泛應用于電力、石油、冶金、化工、輕紡、制藥、造紙等工業部門的生產自動化控制。本系列電動調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。該電動調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規模可供選擇。該流量調節閥公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。電動流量調節閥配用不同的執行機構可分為普通型和電子型兩種。

二、ZDLP電動蒸汽流量調節閥產品特點

1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
4伺服放大器采用深度動態負反饋，可提高自動調節精度。
5、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
6、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
7、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

三、 ZDLP電動蒸汽流量調節閥產品主要零部件材料

閥體、閥蓋:HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯:1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推桿、襯套:2Cr13
墊片:橡膠板、10、1Cr18Ni9Ti 纏繞墊片
波紋管:1Cr18Ni9Ti

四、ZDLP電動蒸汽流量調節閥產品主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		直線性、等百分比
配置執行器類別		381L系列電動執行器、PSL系列電動執行器
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、ZDLP電動蒸汽流量調節閥產品性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1
